サイクロイド
直線上を転がる円の上の点が描く軌跡の1つに、下図のようなサイクロイド(cycloid)がよく知られている。これは日本語では擺線(はいせん)と呼ぶらしい。今まで知らなかった。

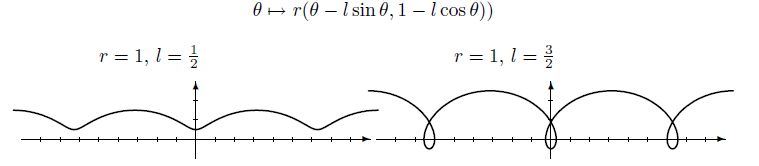

円の内部に点があるとすると、下図のような曲線を描き、これをトロコイド(trochoid)と呼ぶ。日本語では余擺線(よはいせん)と呼ぶらしい。
円が他の円周の「外側」を転がる場合の、円周上の軌跡はエピサイクロイド(epicycloid)と呼ぶ。日本語では外擺線(がいはいせん)。
エピサイクロイドが、円周の上の点だったのに対し、円の内部の点の軌跡はエピトロコイド(epitrochoid)と呼ぶ。日本語では外余擺線(がいよはいせん)。
他の円の「内側」を転がる場合、動円の円上の点が描く軌跡はハイポサイクロイド(hypocycloid)と呼ぶ。日本語では内擺線(ないはいせん)。
ハイポサイクロイドが円周上の点だったのに対し、円の内部の点の軌跡はハイポトロコイド(hypotrochoid)と呼ぶ。日本語では内余擺線(ないよはいせん)。
ちなみに、スピログラフで描ける模様は、このハイポトロコイド。
まとめてみる
名称 | 転がる場所 | 軌跡を取る点の場所 |
サイクロイド(cycloid) 擺線(はいせん) |
直線 | 円周上 |
トロコイド(trochoid) 余擺線(よはいせん) |
直線 | 円の内部 |
エピサイクロイド(epicycloid) 外擺線(がいはいせん) |
定円の外側 | 円周上 |
エピトロコイド(epitrochoid) 外余擺線(がいよはいせん) |
定円の外側 | 円の内部 |
ハイポサイクロイド(hypocycloid) 内擺線(ないはいせん) |
定円の内側 | 円周上 |
ハイポトロコイド(hypotrochoid) 内余擺線(ないよはいせん) |
定円の内側 | 円の内部 |
